Описание

Технические параметры

Основные технические параметры	Тип распределения	Тип распределения	Тип подстанции
Модель	SEBL0-12/36	SEBLQ-17/50	SEBLQ-17/45
Спецификация	HY5WS-12/36	HY5WS-17/50	HYSWZ-17/45
Номинальное напряжение	12 кВ	17 кВ	17 кВ
Номинальное напряжение системы	10 кВ	10 кВ	10 кВ
Постоянное рабочее напряжение	9,6 кВ	13,6 кВ	13,6 кВ
Номинальный разрядный ток	5кА	5кА	5кА
Импульс молнии (8/20 мкс) ≤	35,8 кВ	50 кВ	45 кВ
Импульс переключения (30/60 мкс) ≤	30,6 кВ	42,5 кВ	38,3 кВ
Импульс крутого фронта (1/10 мкс) ≤	41,2 кВ	57,5 кВ	51,8 кВ
Прямоугольный волновой ток длительностью 2 мс ≥	100А	100А	200А
Опорное напряжение постоянного тока U1mA ≥	19,0~20,0 кВ	26,0~27,0 кВ	25,0~25,9 кВ
Импульс высокого тока (4/10 мкс) ≥	65 кА	65 кА	65 кА
Ток утечки при 0,75 мкА ≤	10 мкА	10 мкА	10 мкА

Примечание: 1. Изделия с параметрами, выходящими за пределы диапазона, указанного в таблице, могут быть изготовлены на заказ по запросу пользователя после технической консультации с нашим инженерным отделом.
2. Все изображения и характеристики продукции, представленные на нашем веб-сайте, носят исключительно справочный характер. Продукция может регулярно обновляться в соответствии с требованиями рынка, поэтому изображения и характеристики на веб-сайте не подлежат обновлению.
синхронно в режиме реального времени. Возможны расхождения между изображениями, техническими характеристиками, отображаемыми в интернете, и фактически доставленной продукцией. Соответственно, все технические характеристики и габаритные стандарты подлежат проверке.
в соответствии с официальными чертежами изделия, предоставленными нашей технической командой в ходе технической консультации.

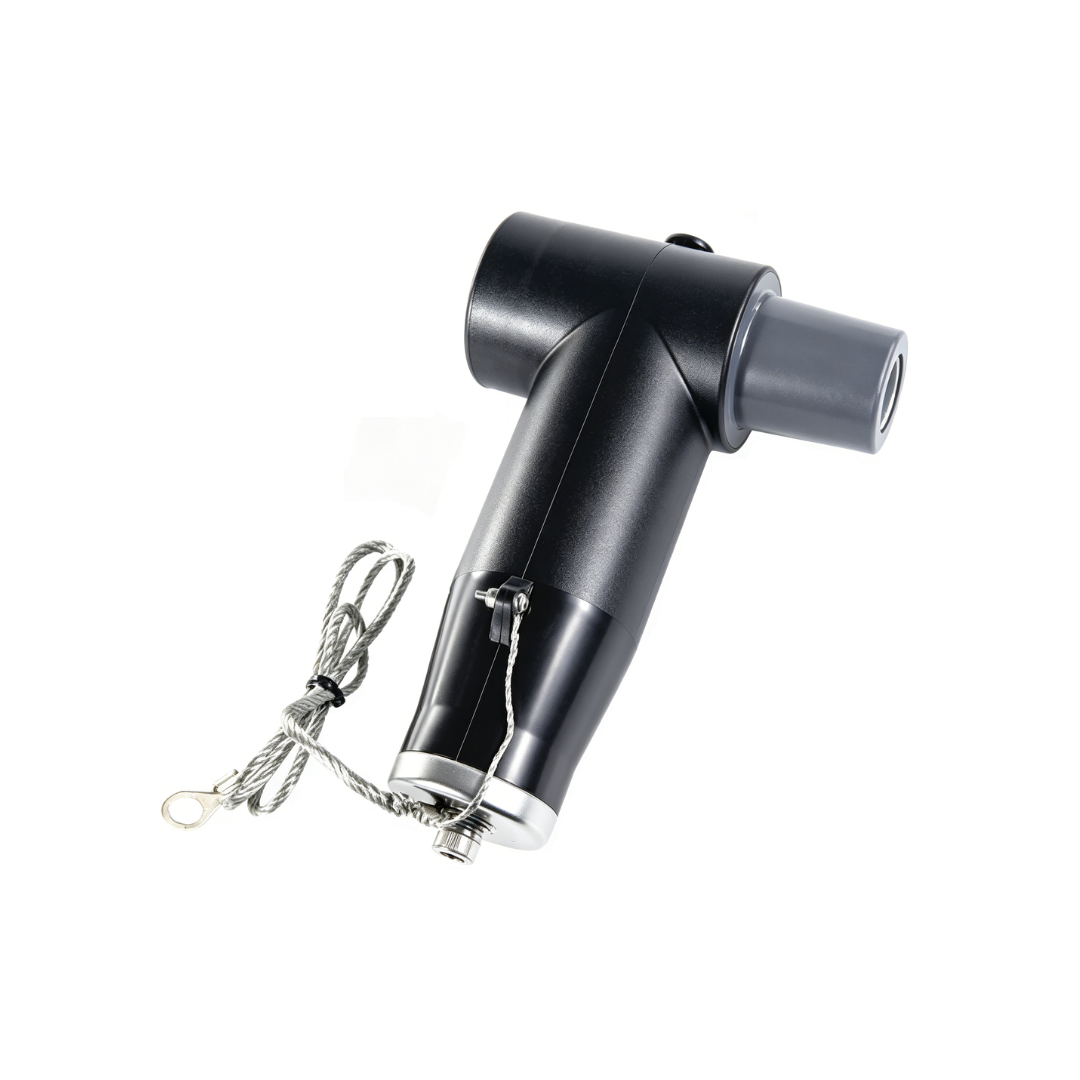

Экранированный разъемный задний ограничитель перенапряжения 15 кВ 630 А
