Описание

Технические параметры

Класс напряжения	Модель для заказа переднего разъема кабеля	Модель для заказа заднего разъема кабеля	Применимое сечение кабеля	Номинальное сечение кабеля	Максимальное рабочее напряжение	Номинальный ток	Выдерживаемое напряжение переменного тока (5 мин)	Частичный сброс (при 2U₀)	Выдерживаемое напряжение при ударе молнии	Кратковременный тепловой выдерживаемый ток	Динамический пиковый выдерживаемый ток
8,7/10 кВ	SEQJ-615	SEHJ-615	25-500 мм²	25~400 мм²	24 кВ	630А	54 кВ	Менее 5 пКл при 22 кВ	125 кВ	30 кА2С	84 кА
8,7/15 кВ	SEQJ-615	SEHJ-615	25-500 мм²	25~400 мм²	24 кВ	630А	54 кВ	Менее 5 пКл при 22 кВ	125 кВ	30 кА2С	84 кА
12/20 кВ	SEQJ-620	SEHJ-620	25-500 мм²	25~400 мм²	24 кВ	630А	54 кВ	Менее 5 пКл при 22 кВ	125 кВ	30 кА2С	84 кА

Примечание: 1. Для кабелей с сечением 500 мм² требуется индивидуальная конфигурация. Для консультации свяжитесь с нашей командой через WhatsApp.
2. Изделия с параметрами, выходящими за пределы диапазона, указанного в таблице, могут быть изготовлены на заказ по запросу пользователя после технической консультации с нашим инженерным отделом.
3. Все изображения и характеристики продукции, представленные на нашем веб-сайте, носят исключительно справочный характер. Продукция может регулярно обновляться в соответствии с требованиями рынка, поэтому изображения и характеристики на веб-сайте не подлежат обновлению.
синхронно в режиме реального времени. Возможны расхождения между изображениями, техническими характеристиками, отображаемыми в интернете, и фактически доставленной продукцией. Соответственно, все технические характеристики и габаритные стандарты подлежат проверке.
в соответствии с официальными чертежами изделия, предоставленными нашей технической командой в ходе технической консультации.

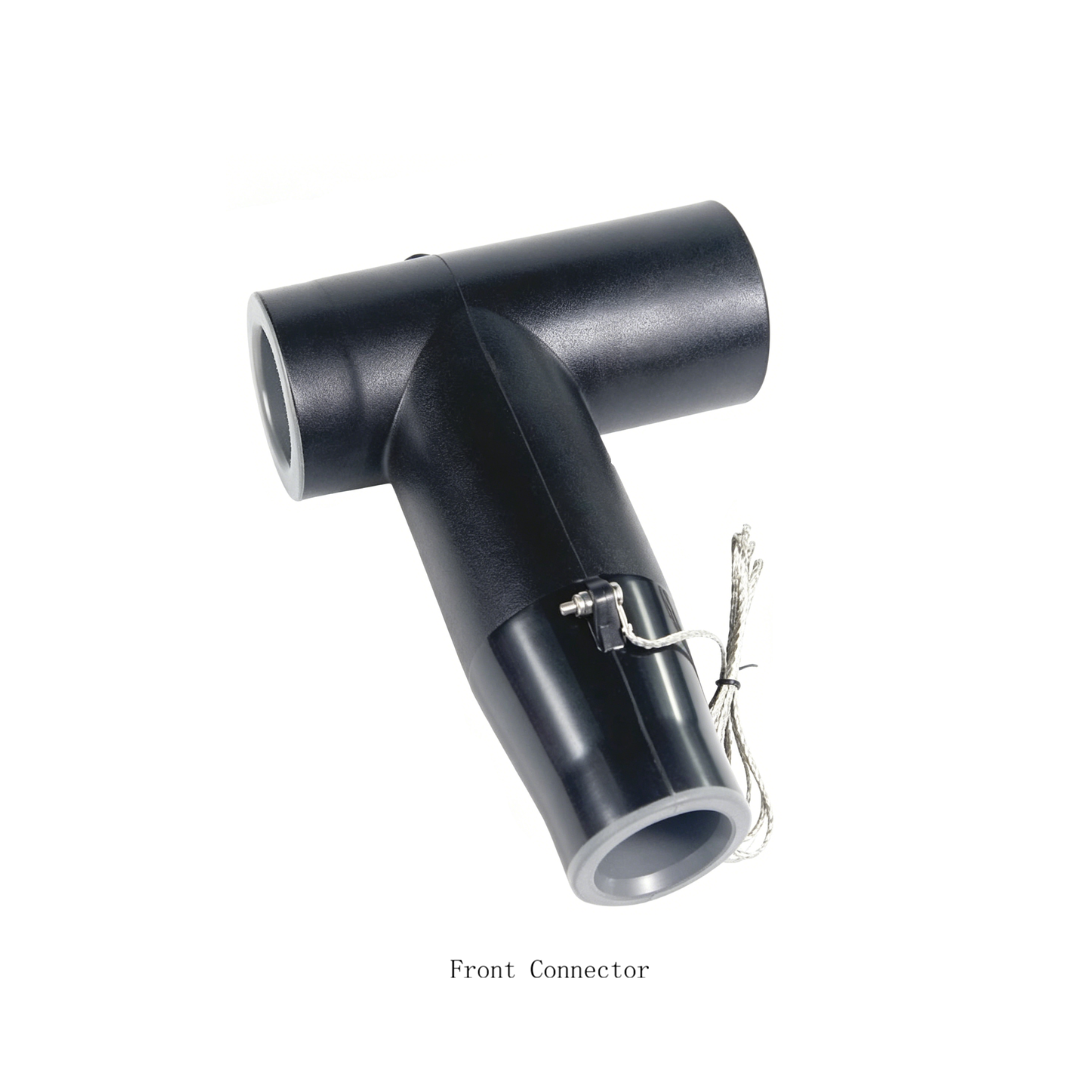

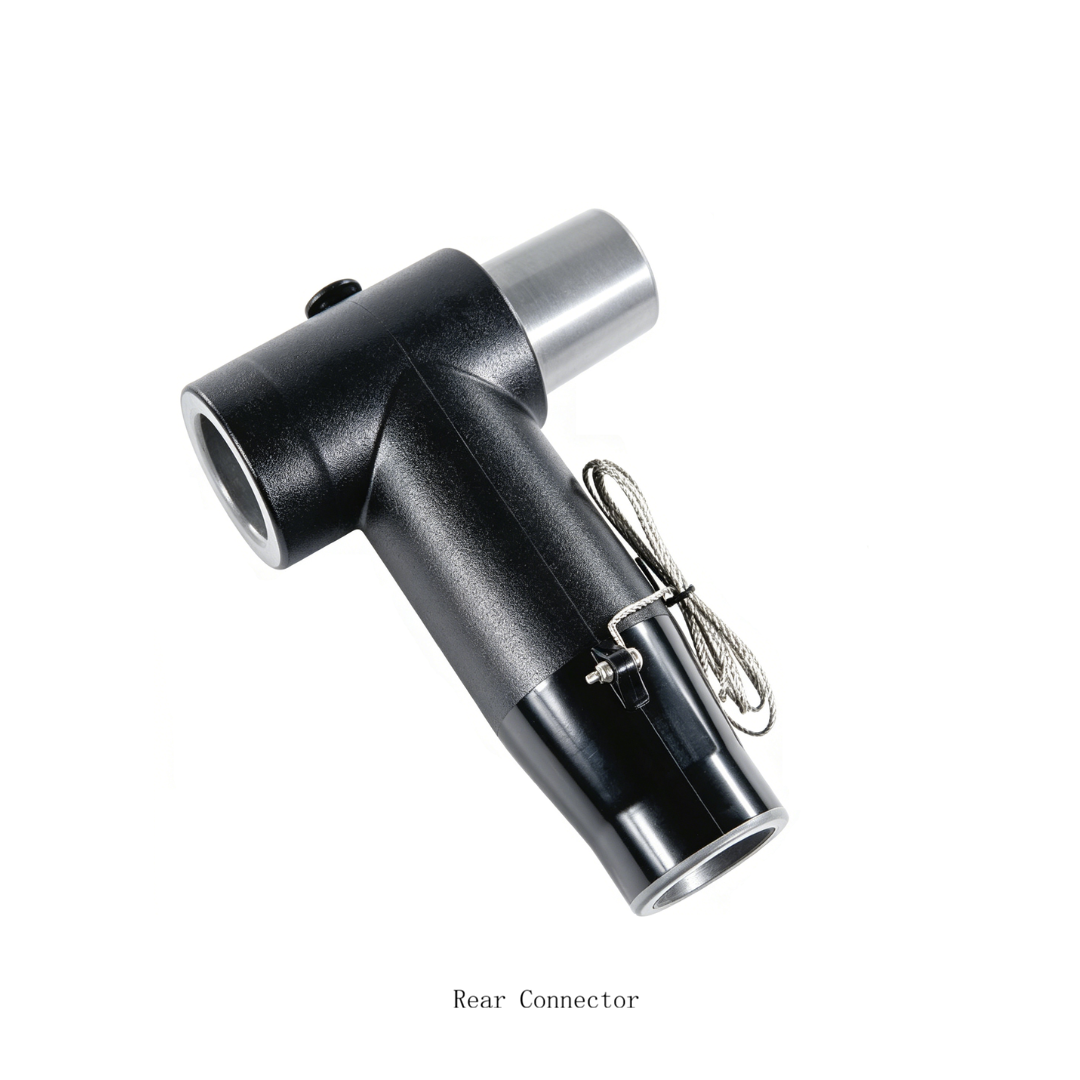

Экранированные разъемные передние и задние кабельные соединители (тип C) 15 кВ 630 А
